Victron Energy Energy meter EM24 - 3 phase - max 65A/phase Ethernet REL200200100
(Carlo Gavazzi ET112-DIN.AV01.X.S1.X, ET340-DIN.AV23.X.S1.X, resp. EM24DINAV93XISX)
Enerji Ölçerler, bir PV invertörünün, AC Jeneratör setinin, Evirici çıkışının çıkışını ölçmek için bir GX cihazı bulunan sistemlerde veya bir ESS kurulumunda bir Şebeke Ölçer olarak kullanılır (daha fazla bilgi için ESS kılavuzunda ).
|
Enerji Ölçer |
ET112 |
ET340 |
EM24 RS485 |
EM24 Ethernet |
||||
|---|---|---|---|---|---|---|---|---|
|

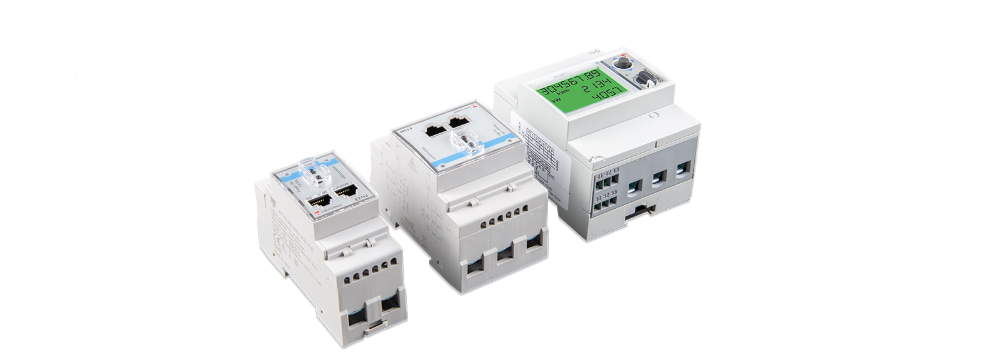

Dış görünüş |
|
|
|
|
||||
|
Görüntülemek |
Numara |
LCD |
||||||
|
Parça Numarası |
REL300100000 |
REL300300000 |
REL200100000 |
REL200200100 |
||||
|
Desteklenen Aşamalar |
1 fazlı |
3 fazlı |
||||||
|
Maksimum Akım Derecesi |
100A |
faz başına 65A |
||||||
|
Ölçüm Türü |
şant |
|||||||
|
Veri bağlantısı |
RS485 |
Ethernet |
||||||
Önce tek fazlı mı yoksa üç fazlı sayaçlara mı ihtiyacınız olduğuna karar verin
3 fazlı bir şebeke bağlantısı için 3 fazlı bir sayaç kullanın. 3 fazlı bir PV İnverter için 3 fazlı bir sayaç da kullanın. Tek fazlı bir şebeke bağlantısı için tek fazlı bir sayaç kullanın. Ve bir Victron metre ile ölçülmesi gereken bir PV İnvertöre sahip olan tek fazlı şebeke bağlantısına sahip bir kurulumda, biri şebeke için diğeri PV İnverter için olmak üzere iki ET112 kullanabilirsiniz; veya ET340'ı kullanın.
Şimdi, akıma göre modeli seçin:
|
Gereklilik |
Ölçüm Türü |
Model / Çözüm |
|---|---|---|
|
100A'e kadar tek fazlı |
şant |
ET112 |
|
65A/faz'a kadar üç fazlı |
şant |
ET340 / EM24 |
|
100A/faz'dan fazla tek fazlı |
BT |
Mevcut değil, üç fazlı CT çözümünü kullanın |
|
65A/faz'dan fazla üç fazlı |
CT'ler |
Carlo Gavazzi EM24DINAV53DISX ( bkz. SSS S7 ) |
EM24 metre, enerjiyi ET340'tan farklı bir şekilde sayar. Almanya ve diğer birçok ülke için; EM24 tavsiye edilen modeldir. Enerji sayımı farklılıklarıyla ilgili daha fazla ayrıntı için SSS Q4 ve Q8'e bakın .
EM24 olması durumunda, RS485 ve Ethernet bağlantısı arasında seçim yapın:
Ethernet modeli, Ethernet ağının bulunduğu kurulumlarda avantaj sağlayacaktır. Ana AC dağıtım panosu ile depolama sistemi arasına bir RS485 kablosu çekmek yerine mevcut Ethernet kullanılabilir.
Dezavantajı, bunun ağın düzgün çalışmasına bağlı olmasıdır - sorun olması durumunda depolama sistemi boş moda geçer: geçiş.
Diğer Carlo Gavazzi sayaçları için destek
Yukarıda listelenen sayaçların yanı sıra, Carlo Gavazzi'de daha birçok sayaç mevcuttur. Hangilerinin uyumlu olduğunu görmek için aşağıdaki listeyi kullanın.
|
Tip |
GX üretici yazılımı desteklenir |
Notlar |
|---|---|---|
|
EM111 |
Evet |
ET112 ile uyumlu |
|
ET111 |
Evet |
ET112 ile uyumlu |
|
EM112 |
Evet |
ET112 ile uyumlu |
|
EM21 72D |
Numara |
Dışa aktarılan enerji / iletişim protokolünün desteklenen şebeke sayaçlarıyla uyumlu olmadığını bildirmez |
|
EM271 |
Numara |
Dışa aktarılan enerji / iletişim protokolünün desteklenen şebeke sayaçlarıyla uyumlu olmadığını bildirmez |
|
EM330 1, 2 |
Evet |
Yalnızca X27 ve PFB27 modelleri |
|
EM340 1, 2 |
Evet |
Yalnızca X27 ve PFB27 modelleri |
|
EM530 1 |
Evet |
Yalnızca X ve PFC modelleri |
|
EM540 1 |
Evet |
Yalnızca X ve PFC modelleri |
1) GX ürün yazılımı 2.90 ve üzeri gerektirir
2) Seçilen modeller desteklenmektedir. satıcınıza sorun
